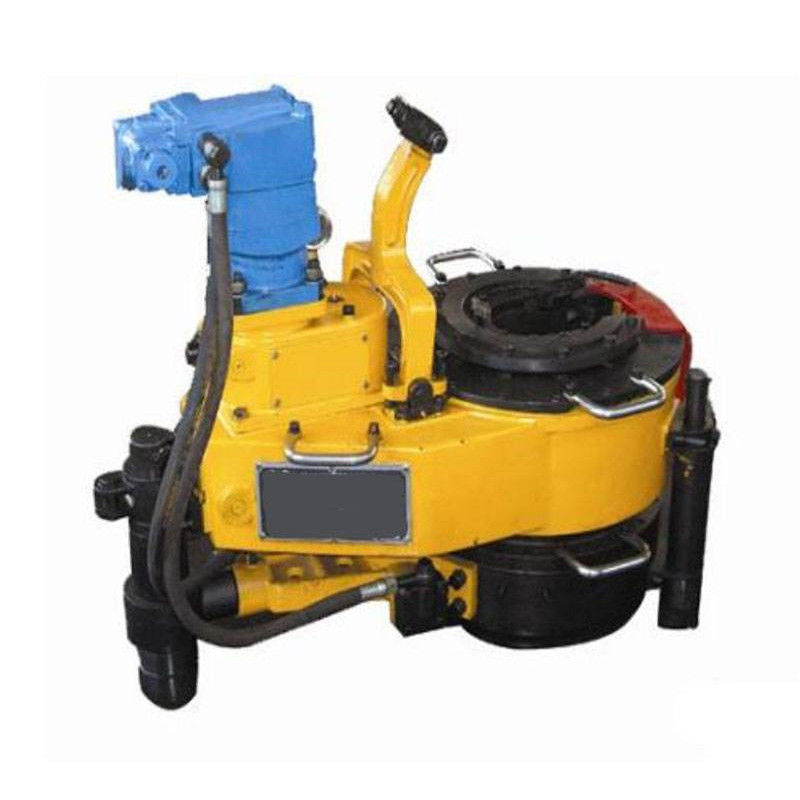

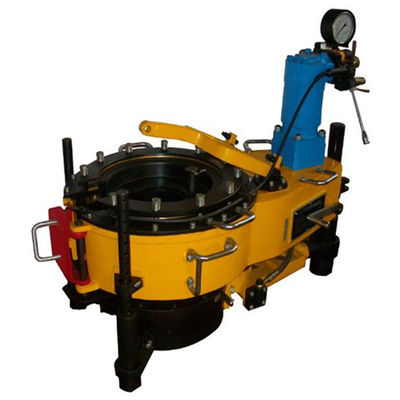

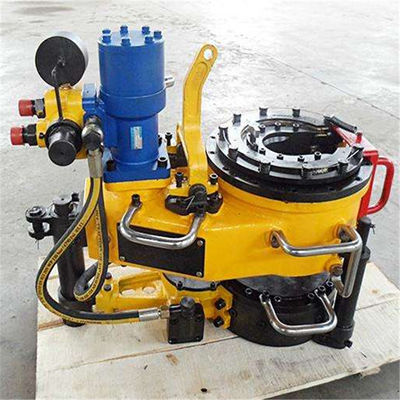

液圧電動タング 製品紹介

井戸の整備作業では,労働者が最も労働を要する作業の一つは,油管と掘削管の接続または切断です.このタスクはパイプの鍵やチェーンタングを使って行われました物理的な労力を必要とするだけでなく 安全リスクも引き起こしました液圧電動タングは,特別にスレッドリングおよびスレッドリング作業のために設計された,ワークオーバーリグからの力によって動作する機械的ツールです.ドリルストリングとチューブを操作する尺寸: 50mm (1.99"), 60mm (23/8"), 73mm (27/8), 89mm (31/2), 95mm (33/4), 108mm (41/4), 114mm (41/2), Ø120mm (4.3/4).労働者の身体的負担を大幅に軽減し,事故を予防または最小限に抑えるのに役立ちます.水力電源タングは,パイプとドリルパイプのスレッドに適用されるトルクを増やす糸の脱線の確率を減らす.

作業原理

水力電動タングの動作原理は,ストローク減速器を介して,ワークオーバーリグからタングの水力モーターに電力を転送することを含む.液圧モーターは,単段階または二段階の減速を経験しますピンヘッドの開いたギアが回転する.この回転は2つの異なる速度を生成し,それによってパイプ (またはドリルパイプ) を回転させる.オープンギアが回転すると,ブレーキハンマーのブレーキ効果により中間ラックは静止し,オープンギアとマハフレームの間に相対的な動きが生じる.その結果,2つのロールは,マウスの上を傾斜プレートに登ります.横梁の jaws を 管 (またはドリルパイプ) の 中部に向かって移動させ,最終的にそれをしっかりと握る.オープンギアと共に回転.

製品の特徴

1. 高精度トルク制御システム: トーク制御システムはパワータングに組み込まれ,高精度のトーク制御を保証します.
2. インテリジェント速度制御: 操作の様々な要件に適応するためのスマート速度制御
3. オートマティック・フォワード・リバース・認識: 自動で前後方向を識別し調整し,運用効率を向上させる.
4. メイクアップトーク曲線のリアルタイムモニタリング: 監視と調整のために現場で作動扭曲曲のリアルタイム表示.
5. 柔らかい 材料 で 製造 さ れ た 接触 領域 の 大きな 歯: 柔らかい素材で作られたマウスは,大きな接触面を提供し,油管の表面への損傷を軽減します.
6. 選択可能な調整速度バルブグループ: 操作の柔軟性を高めるため,オプションの調整可能な速度のバルブグループを選択できます.

技術仕様:

定数トルク: 700 N.m
定数低点トルク: 1800 N.m
定番速度: 104 r/min
定数低限速40回/分
定数システム圧: 10 MPa
燃料供給: 65 L/min
寸法:長 × 幅 × 高さ mm: 543 x 334 x 404
輸送重量 (バッククランプを含む): 105 kg
